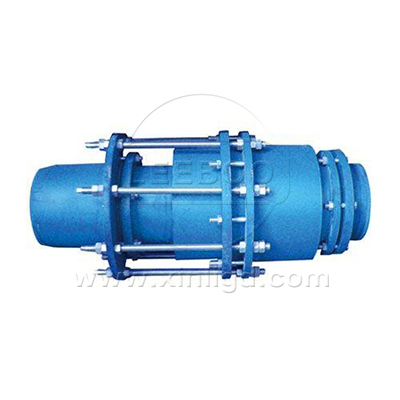

F（FY）型壓蓋式壓力平衡型補償接頭

F（FY）型壓蓋式壓力平衡型補償接頭能夠實現管道的軸向位移的補償，并且通過自身的彈性結構平衡軸向推力，從而節省了支架的安裝，節省了大量的工程費用，特別適用于高空的安裝。F（FY）型壓蓋式壓力平衡型補償接頭是由松套伸縮接頭和兩個限位短管組合而成。F（FY）型壓蓋式壓力平衡型補償接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

【產品別名】：壓蓋式壓力平衡型補償接頭壓蓋式平衡型補償接頭
【產品規格】：【DN100mm-DN1200mm】
【產品壓力】：0.6-1.6MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

軸向伸縮接頭本身無法承受介質內壓產生的盲板力，所以需要考慮管路的固定，即支架。除了必要的固定與支撐外，支架注意承受的是熱脹冷縮和介質內部壓力所產生的推力，特別是管路拐彎及三通、四通的位置，支架的造價非常高。

為了降低支架的造價，壓縮工程造價又能滿足使用要求，主要用于在吸收軸向位移的同時能平衡內壓推力的補償接頭。

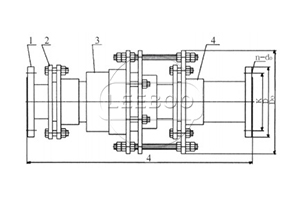

示意圖

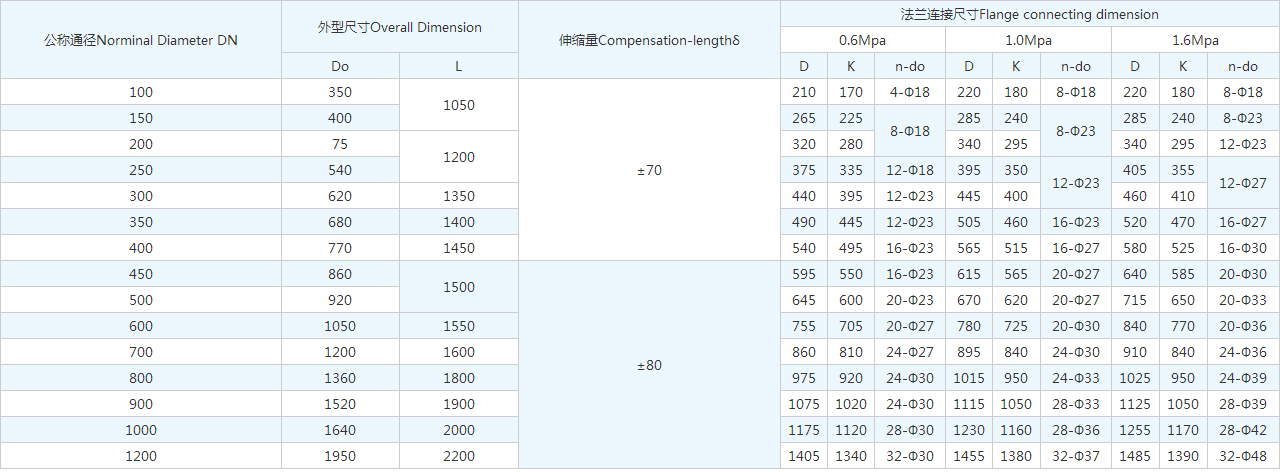

技術參數

公稱通徑Norminal Diameter DN	外型尺寸Overall Dimension		伸縮量Compensation-lengthδ	法蘭連接尺寸Flange connecting dimension
	外型尺寸Overall Dimension			0.6Mpa			1.0Mpa			1.6Mpa
	Do	L		D	K	n-do	D	K	n-do	D	K	n-do
100	350	1050	±70	210	170	4-Ф18	220	180	8-Ф18	220	180	8-Ф18
150	400	1050		265	225	8-Ф18	285	240	8-Ф23	285	240	8-Ф23
200	75	1200		320	280	8-Ф18	340	295	8-Ф23	340	295	12-Ф23
250	540	1200		375	335	12-Ф18	395	350	12-Ф23	405	355	12-Ф27
300	620	1350		440	395	12-Ф23	445	400	12-Ф23	460	410	12-Ф27
350	680	1400		490	445	12-Ф23	505	460	16-Ф23	520	470	16-Ф27
400	770	1450		540	495	16-Ф23	565	515	16-Ф27	580	525	16-Ф30
450	860	1500	±80	595	550	16-Ф23	615	565	20-Ф27	640	585	20-Ф30
500	920	1500		645	600	20-Ф23	670	620	20-Ф27	715	650	20-Ф33
600	1050	1550		755	705	20-Ф27	780	725	20-Ф30	840	770	20-Ф36
700	1200	1600		860	810	24-Ф27	895	840	24-Ф30	910	840	24-Ф36
800	1360	1800		975	920	24-Ф30	1015	950	24-Ф33	1025	950	24-Ф39
900	1520	1900		1075	1020	24-Ф30	1115	1050	28-Ф33	1125	1050	28-Ф39
1000	1640	2000		1175	1120	28-Ф30	1230	1160	28-Ф36	1255	1170	28-Ф42
1200	1950	2200		1405	1340	32-Ф30	1455	1380	32-Ф37	1485	1390	32-Ф48

產品案例: 鞏義鑫利與中捷產業園區之間的合作

記者從市發改委獲悉，省發改委日前核準了中捷通用機場項目。預計今年上半年開工建設。
此項目為一類通用機場，飛行區等級為2B標準，主要建設內容為：飛行區工程（包括跑道、站坪、防吹坪、航站樓空側硬化、標記牌、圍界、飛行區排水和站坪消防）；空管工程（包括航管、氣象設施）；航站區工程（包括綜合樓、油車庫，航站區道路及綠化，配套建設場內供電、供（冷）熱、供水、排污、通信、安防監控等設施）。項目估算總投資為8226.3萬元。此次合作鞏義鑫利將作為該項目的主要的管道伸縮接頭供應商的角色出現在人們的視野中，鞏義鑫利將竭盡全力，生產出很優的伸縮接頭，確保管道的長久安穩的運行，以實際行動堅信自己的諾言。此項目的實施將為中捷產業園區及輻射區域內現代農業飛防飛播、產業飛行器制造與試飛等提供基礎保障，有利于通航相關產業的聚集和壯大，促進區域經濟良好發展。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
