AY（SSJB）壓蓋式松套伸縮接頭

AY（SSJB）型壓蓋式松套伸縮接頭該產品適用于兩邊與管道法蘭連接、勿需焊接，結構合理，密封性能好，安裝快速方便。壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上，增設限位裝置，在壓蓋式松套限位伸縮接頭大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過壓蓋式松套限位伸縮接頭大伸縮量，就起到限位，這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行，特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。

【產品別名】：壓蓋式松套伸縮器
【產品規格】：【DN65mm-DN4000mm】
【產品壓力】：0.25-6.4MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上，增設限位裝置，在壓蓋式松套限位伸縮接頭很大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過壓蓋式松套限位伸縮接頭很大伸縮量，就起到限位，這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行，特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。 SSJB(AY)型壓蓋式松套伸縮接頭優點：安裝方便快捷、無需焊接。

能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

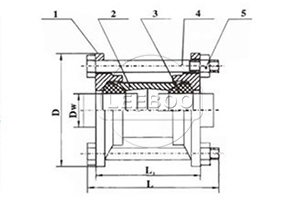

示意圖

技術參數

序號No.	名稱Name	數量Quantity	材料Material
1	壓蓋Cover	2	QT400-15,Q235A,ZG230-450,1Cr13,20
2	套管Sleeve	1	Q235A,20,16Mn，1Cr8Ni9Ti
3	密封圈Gasket	2	NBR,CR,FPM,NR
4	螺栓Bolt	n	Q235A,35,1Cr8Ni9Ti
5	螺母Nut	n	Q235A,20,1Cr8Ni9Ti

公稱通徑 Nnminal Diameter DN	管子外徑 External diameter of pipe Dw	外形尺寸Length			N-Th
		長度Length		D	0.25-1.6MPa	2.5-6.4MPa
		L1	L	D	0.25-1.6MPa	2.5-6.4MPa
65	76	180	208	155	4-M12	4-M12
80	89			165
100	108			195
100	114			195
125	133			215
125	140			225		4-M16
150	159		220	245	4-M16	6-M16
150	168			255
200	219			310
225	245			310
250	273		223	375	6-M20	8-M20
300	325	220	273	440	6-M20	8-M20
350	355			470	8-M20	10-M20
350	377			490
400	406			520
400	426			540		12-M20
450	457			570	10-M20
450	480			590
500	508			625
500	530			645
600	610			730
600	630			750
700	720			850	12-M20	14-M20
800	820	290	355	965	12-M24	16-M24
900	920			1065	14-M24	18-M24
1000	1020			1165	14-M24	18-M24
1200	1220			1365	16-M24	20-M24
1400	1420		377	1590	18-M24	28-M27
1500	1520			1690	18-M24	28-M27
1600	1620			1795	20-M27	28-M27
1800	1820			2000	22-M27	30-M30
2000	2020			2200	24-M27	32-M30
2200	2220		400	2420	26-M30
2400	2420			2635	28-M30
2600	2620	400		2835	30-M30
2800	2820			3040	32-M33
3000	3020			3240	34-M33
3200	3220			3440	36-M33
3400	3420		450	3640	38-M33
3600	3620			3850	40-M36
3800	3820			4050	42-M36
4000	4020			4250	44-M36

壓蓋式伸縮接頭：該產品適用于兩邊與管子插接、無需焊接，結構合理，密封，安裝快速方便。Covering Sleeve: The way of using this product is to joint with the tube on both sides, no welding. It has a reasonable structure, and is sealed. it is very easy to install.

產品案例: 鞏義鑫利向瀝青聯產項目供應AY（SSJB）型壓蓋式松套伸縮接頭

日前，由遼寧盤錦航空實業有限公司投資10.6億元建設的年產30萬噸重質油加工道路瀝青及10萬噸改性瀝青聯產項目落戶科左中旗。該項目分三期建設，一期建設年產30萬噸重質油加工道路瀝青及10萬噸改性瀝青聯產生產裝置，二期建設年產20萬噸燃料油生產及加氫生產裝置，三期建設年產20萬噸潤滑油加氫生產裝置。項目計劃建設期限3年，全部建成達產后，年可實現銷售收入8.8億元，可安置300人就業。
此次雙方主要是在管道配件領域進行的合作，鞏義鑫利作為此項目的主要AY（SSJB）型壓蓋式松套伸縮接頭供應商，將盡自己很大的努力供應壓蓋式松套伸縮接頭，進行對于管道線路由于熱應力的影響造成位移的補償。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
