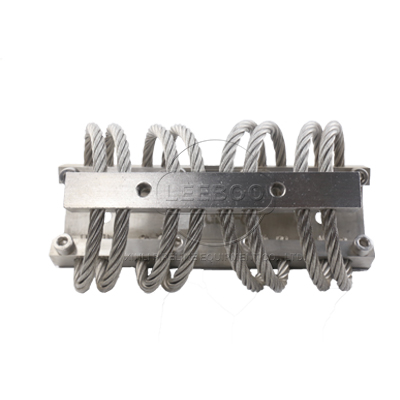

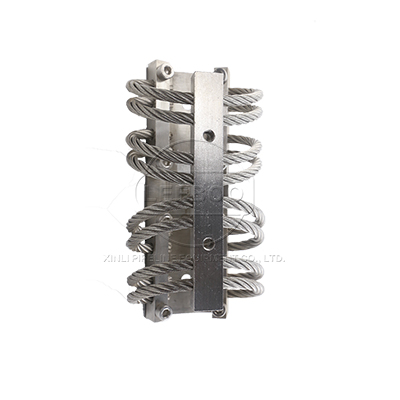

GSG鋼絲繩減震器

GSG系列不銹鋼絲繩減振器，是GS系列隔振器的基礎上取長補短重新設計開發的隔振器，它的正向和側向的承載能力基本接近，側向是正向的70%承載能力，鋼絲繩支撐結構都呈拱狀，因此，穩定性更強，隔振效果也更顯著。
該產品可確保隔振系統在承受很大安全沖擊（包括地震）條件下具備良好的隔振、緩沖和抗沖性能，適應國內外軍用標準所規定的各種惡劣環境條件，多向彈性變形，使用壽命長，安裝方式多樣。特別適用于艦載、機載、車載等軍工、和有特殊抗震要求的工業產品的苛刻環境要求。標準系列產品承載質量能力為10～200kg。也可根據用戶特殊技術要求進行非標設計。

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: GSG系列不銹鋼絲繩減振器可確保隔振系統在承受很大安全沖擊（包括地震）條件下具備良好的隔振、緩沖和抗沖性能，適應國內外軍用標準所規定的各種惡劣環境條件，多向彈性變形，使用壽命長，安裝方式多樣。特別適用于艦載、機載、車載等軍工、和有特殊抗震要求的工業產品的苛刻環境要求。標準系列產品承載質量能力為0.1～100kg。也可根據用戶特殊技術要求進行非標設計。

適用范圍
1、機載、車載、艦載等電子、機械設備與儀器儀表的隔振緩沖。
2、發動機及各種動力機械的基礎彈性支承。
3、各類精密電子儀器、儀表、計算機和通訊器材的隔振緩沖。
4、導彈、衛星的運載、導航與發射系統的安全防護。
5、重點基礎工程設施與建筑物的隔振抗震。
6、工程機械與通用機械的隔振、抗震與緩沖。
7、高低溫、化學污染等惡劣環境下機械、電子設備與設施的隔振緩沖。

示意圖: 基礎垂向支承、橫向和縱向側懸掛、45°斜支承
GSG-2至GSG-10 結構圖：

GSG-12至GSG-100 結構圖：

技術參數

型號	荷載	外形尺寸
型號	荷載	L	E	W	H	A	B	M	D
GSG-2	1-2	102	62	59	54	51		5	5.6
GSG-3	2-3	102	62	68	63	51		5	5.6
GSG-5	3-5	102	62	64	60	60		6	6.8
GSG-8	5-8	102	68	63	59	69		6	6.8
GSG-10	8-10	102	68	60	57	69		6	6.8
GSG-12	10-12	132	100	67	63	80	63	6	6.8
GSG-15	12-15	132	100	64	59	80	63	6	6.8
GSG-20	15-20	132	100	75	67	80	63	6	6.8
GSG-30	20-30	180	117	89	86	114	56	6	6.8
GSG-40	30-40	180	126	91	86	138	56	6	6.8
GSG-60	40-60	220	160	106	100	172	72	8	9
GSG-80	60-80	220	160	101	100	160	72	8	9
GSG-100	80-100	266	200	126	107	202	92	8	9
GSG-150	100-150	266	200	125	121	204	92	8	9
GSG-200	150-200	256	200	127	111	95(190)	92	8	9
GSG-250	200-250	290	220	134	118	100(200)	100	10	11

產品案例

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
