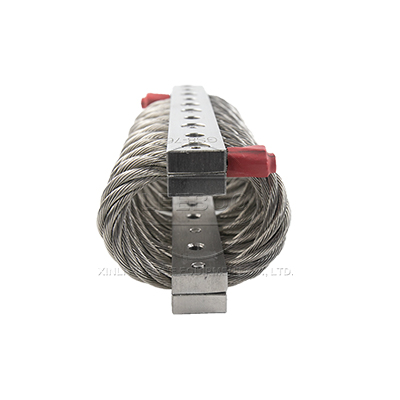

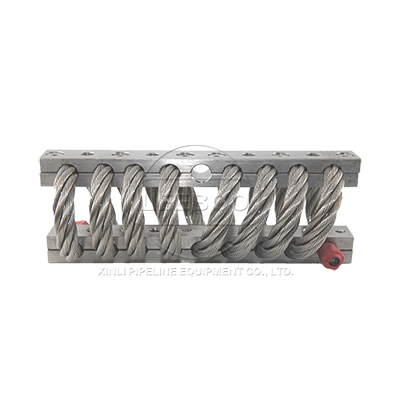

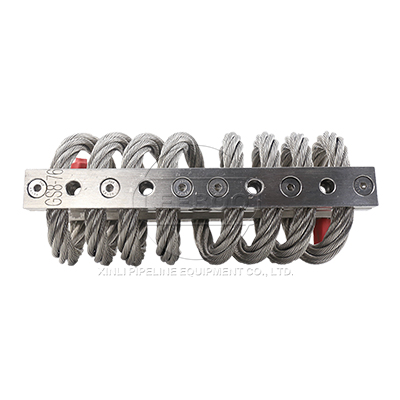

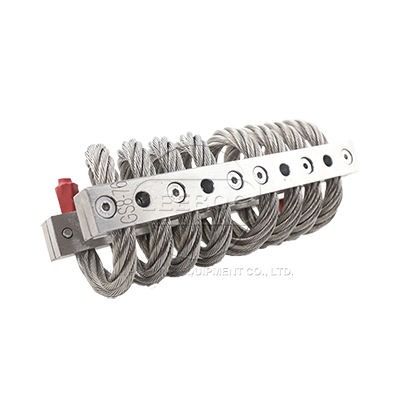

GS型鋼絲繩減震器

GS型銹鋼絲繩隔振器，是我廠很早研制開發的不銹鋼鋼絲繩隔振器產品，也是十幾年來各行業使用很廣泛的隔振抗沖擊產品，其阻尼大、放大倍率低，固有頻率低、抗沖擊能力強、且耐高溫、抗腐蝕能力強、使用安裝方便，深受廣大用戶歡迎。廣泛應用于船舶、航空、航天、車載、電子、機械等行業，使各種設備在振動、沖擊、降噪的控制上達到標準。

【產品規格】：【GS810-GS817】
【載荷】：1.4-2000kg
【產品】：
【適用范圍】：船舶、航空航天、車載、電子、機械
【工作溫度】：-75－+175 極限+370℃；

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: GS型鋼絲繩減震器的鋼絲采用不銹鋼,采用減震降噪的工作原理,從而實現設備的穩定運行。鋼絲繩采用304不銹鋼材質(316L不銹鋼與6061硬質鋁可選),耐高溫,抗腐蝕性能好,抗老化。

示意圖: GS1、GS2、GS3、GS4 對稱式（壓制）

GS0、GS5、GS6 反對稱式（壓制）


GS7至GS11 反對稱式（GS7壓制、GS8、GS9、GS10、GS11夾板）

技術參數

型號	垂直很大靜態載荷（N）	45°很大靜態載荷（N）	外形尺寸
型號	垂直很大靜態載荷（N）	45°很大靜態載荷（N）	L	A	B	H	W	M
GS0-18	47	22	80	68		18	25	5
GS0-20	36	18				20	28	5
GS0-25	31	16				25	30	5
GS0-28	27	13				28	33	5
GS0-30	22	13				30	36	5
GS0-33	20	11				33	38	5
GS1-23	85	62	112	100		23	28	6
GS1-25	76	53				25	31	6
GS1-28	62	44				28	33	6
GS1-33	44	36				33	38	6
GS1-36	40	31				36	41	6
GS1-38	40	27				38	43	6
GS2-28	213	149	127	114		28	36	6
GS2-31	194	138				31	38	6
GS2-33	166	118				33	41	6
GS2-36	156	111				36	43	6
GS2-38	142	102				38	46	6
GS2-41	133	94				41	48	6
GS3-28	440	330	127	114		28	37	8
GS3-31	364	254				31	40	8
GS3-33	309	218				33	42	8
GS3-36	290	197				36	45	8
GS3-38	257	182				38	47	8
GS3-41	230	125				41	50	8
GS4-31	734	534	127	114		31	36	8
GS4-33	712	512				33	38	8
GS4-36	601	432				36	41	8
GS4-38	578	409				38	43	8
GS4-41	512	373				41	46	8
GS4-43	489	350				43	48	8
GS5-48	778	556	146	131		48	56	8
GS5-54	667	467				54	64	8
GS5-59	556	390				59	71	8
GS5-62	445	321				62	80	8
GS5-65	386	273				65	89	8
GS5-66	351	248				66	95	8
GS5-69	325	229				69	100	8
GS5-83	297	209				83	108	8
GS6-55	1740	1310	146	131		55	60	8
GS6-61	1370	1030				61	67	8
GS6-65	1060	840				65	74	8
GS6-69	825	618				69	83	8
GS6-71	637	478				71	92	8
GS6-73	564	423				73	99	8
GS6-75	499	374				75	104	8
GS6-89	460	253				89	111	8
GS7-71	1468	1179	216	166	71	71	84	8
GS7-74	1357	1090				74	89	8
GS7-76	1068	890				76	105	8
GS7-83	979	823				83	108	8
GS7-89	934	778				89	108	8
GS7-105	534	467				105	121	8
GS7-108	423	373				108	140	8
GS8-76	3650	2580	216	156	66.5	76	92	8
GS8-83	3047	2157				83	102	8
GS8-89	2869	2046				89	105	8
GS8-95	2313	1624				95	121	8
GS8-108	1957	1401				108	133	8
GS8-124	1735	1223				124	144	8
GS8-137	1512	1068				137	156	8
GS8-155	1201	823				155	180	8
GS9-89	6450	4537	267	191	82	89	102	10
GS9-99	5471	3981				99	112	10
GS9-102	5071	3581				102	121	10
GS9-109	4204	2980				109	135	10
GS9-119	3514	2491				119	152	10
GS9-127	3180	2246				127	165	10
GS9-135	2802	1979				135	178	10
GS10-133	12280	8720	368	267	114	133	140	12
GS10-152	9430	6670				152	165	12
GS10-159	8450	6010				159	178	12
GS10-191	6540	4450				191	210	12
GS10-216	5430	3250				216	235	12
GS10-216	3740	2110				216	286	12
GS11-178	16860	11970	521	378	162	178	216	18
GS11-216	14500	9880				216	241	18
GS11-235	12770	7960				235	260	18

產品案例

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
