有效解決金屬波紋補償器的共振問題

發布時間：10-08瀏覽次數：778次所屬欄目：產品知識編輯：夜凡

導讀：金屬波紋補償器是一種非常有效的安裝在管道輸送系統中的補償元件，同時它也是整個管道系統中薄弱的一個環節，它的制造質量決定了整個管道系統的運行質量。金屬波紋補償器在管網中也起到減震的作用。

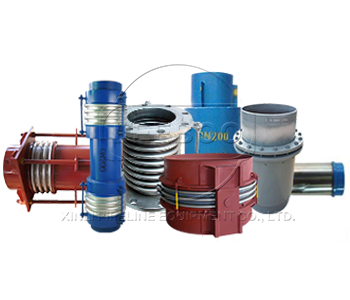

金屬波紋補償器是一種非常有效的安裝在管道輸送系統中的補償元件，同時它也是整個管道系統中薄弱的一個環節，它的制造質量決定了整個管道系統的運行質量。金屬波紋補償器在管網中也起到減震的作用。但當其自振頻率與系統中任一振動頻率相同或相近時，會誘發共振，導致波紋管壽命的劇烈下降。研究波紋管的自振頻率，使之系統振動頻率分開，可避免發生共振。

在有機器振動的管道上裝設補償器時，應使補償器的一端盡量靠近機器，而與補償器另一端連接的管道，應盡可能在靠近補償器的地方固定。因?yàn)楣潭c(diǎn)如離補償器太遠，則使補償器與固定點之間的管成了懸壁梁，這樣不但不能吸收振動，還會增加了的振動，縮短其壽命。當流速很高時，在波紋管內形成的湍流，或在波紋管上游形成的紊流均可引發振動。為消減振動，應在波紋管內設置內置套筒。

原則上來說，應使波紋管的自振頻率、機器的激發頻率、氣柱的固有頻率三者避免重合，常用的避免措施是：改變波紋管自身的尺寸、材料、溫度、端部條件和預變形等，調整補償器的自振頻率。或者是采用增添管道支承的方法改變管系的固有頻率。同樣也通過通過改變管長來改變氣柱的固有頻率。但必須注意的是由于壓力脈沖能通過流動介質傳遞到補償器以外的地方，因此當系統的振動是由壓力脈沖引起時，不能用設置補償器、增添管道支承和捆綁加固的方法來消除，應考慮裝設緩沖器和減振器，以使低頻高幅振動轉換為不太劇烈的較高頻和較低振幅的脈沖。
