卡箍式套接式鴨嘴閥的設計要點

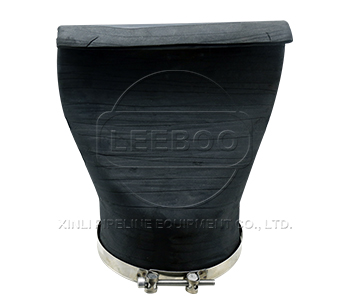

       卡箍式套接式鴨嘴閥的設計原理：1、卡箍式套接式鴨嘴閥采用100％彈性橡膠結構，卡箍為不銹鋼或耐磨耐腐蝕材料；免維護，防止倒灌，固體顆?？ㄈ芫o密關閉；不會在開啟及關閉時凍結；開啟水頭損失少；為客戶的特殊要求定制，經久耐用，使用壽命長。2、套接式鴨嘴閥在閥體安裝部位采用套筒設計，套入配套的連接管道，管道與套筒內壁可涂加水工膠密封，并采用金屬卡箍?？ü靠谥g應適當加墊墊片，緊固連接螺栓，若采用輔助襯管，連接時，輔助襯管與預留管道密封焊接，注意當公稱通徑大于DN800時，由于閥體重量較大，加之工作時，閥體腹腔中大量余水及水流沖擊，須增加一支承拉桿。將閥體長期穩固吊起(DN800以上閥體都留有吊環)。





        安裝時的注意事項：需特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。底閥應安裝在水泵吸水管路的底端。以及止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。直通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
