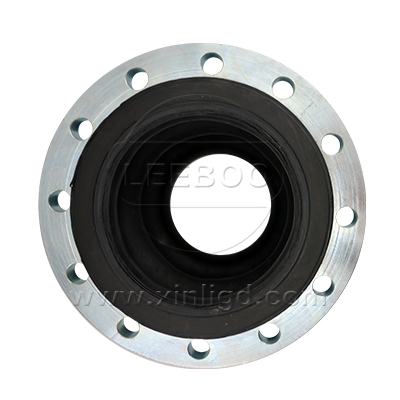

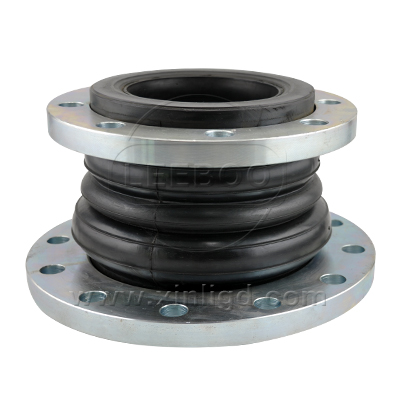

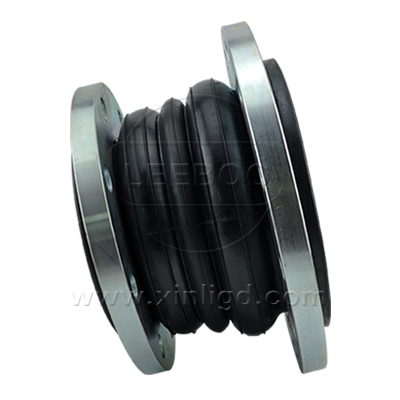

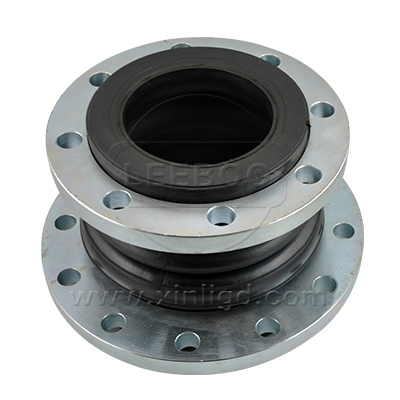

KYT 同心異徑橡膠接頭

KYT同心異徑可曲撓橡膠接頭是在KXT橡膠接頭的基礎上改良的，它是管道管徑發生變化（連接的管徑不一樣），減震和熱脹冷縮的的解決產品。KYT同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。

【產品別名】：大小頭橡膠接頭、異徑橡膠管接頭
【產品壓力】：0.6MPa-2.5MPa
【產品規格】：【DN40mm-DN600mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-15度至70度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: KYT同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
3、工作時可降低結構傳遞噪音，減震能力強。
使用范圍：由于可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

KYT同心異徑橡膠接頭的安裝
1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。
2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3.材料屬特殊橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5.如管路壓力過高時，應用螺栓將兩端法蘭連在一起。
6.法蘭連接如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。
7.橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。

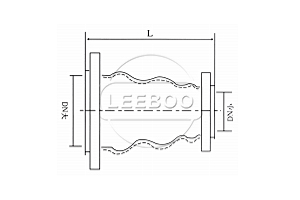

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

項目Item \|型號Medol	KYT(DN50~300)	KYT(DN350~600)	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力 MpaWoring pressure	1.0	0.6
爆破壓力 Mpa Burst Pressure	1.8	1.5
真空度 Kpa Vacuum	86.7	53.3
適用溫度° Applicable Temperature	-15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions)
適用介質 Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

DN大×DN小	長度	軸向位移		橫向位移	偏轉角度
DN大×DN小	長度	伸長	壓縮	橫向位移	偏轉角度
80×40	180	20	30	45	35°
80×50	180	20	30	45	35°
80×65	180	20	30	45	35°
100×50	180	20	30	45	35°
100×65	180	20	30	45	35°
100×80	180	20	30	45	35°
125×65	180	20	30	45	35°
125×80	200	22	30	40	35°
125×100	200	22	30	40	35°
150×50	190	20	30	45	35°
150×80	190	20	30	45	35°
150×100	200	22	30	45	35°
200×100	200	22	30	45	35°
200×125	200	25	35	40	30°
200×150	220	22	30	40	35°
250×200	220	25	35	40	30°
300×200	220	25	35	40	30°
300×250	220	25	35	40	30°
350×200	220	25	35	40	30°
350×300	220	25	38	35	30°
400×350	220	25	38	35	30°
500×400	230	28	38	35	26°
600×400	240	28	38	35	26°
600×500	240	28	38	35	26°
注：1、特殊要求可按用戶圖紙制作,球體可做丁腈橡膠，三元乙丙，氯丁橡膠等材質。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。

產品案例: KYT同心異徑可曲撓橡膠接頭為我國的環境保護作出了重要貢獻
低碳經濟成為一號提案的關注話題。國務院參事、中國可再生能源學會理事長石定寰接受采訪時表示，氣候變化已經成為當今世界一個非常現實的難題，而以燃燒化石能源排放的溫室氣體，正是這一問題的根源之一。而中國還處在繼續增長的發展過程中，不管從自身發展還是避免外部指責的角度，扭轉以往高消耗、高排放經濟發展路徑已經到了刻不容緩的地步，中國亟須通過技術進步。
石化行業定將大有作為浙江省全國人大代表、杭州市化工研究所長姚獻平表示今年兩會上，低碳一定會是比較熱門的一個詞，發展低碳經濟已成為中國經濟可持續發展的方向。2009年我國向世界承諾：到2020年單位GDP二氧化碳排放量相對2005年下降百分之40～45。這項任務非常艱巨，需要全社會共同努力才能完成。石油和化工行業作為二氧化碳排放行業之一，更是責無旁貸。
鞏義鑫利作為管道配件行業負責任的大廠家，有責任有義務去做好這項工作，我公司生產的同心異徑可曲撓橡膠接頭安裝在管道線路上能夠起到良好的隔振減噪功能，對于施工地區的管道施工環境優化起到了良好的促進作用。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
