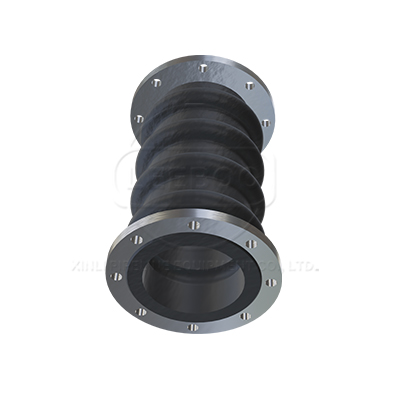

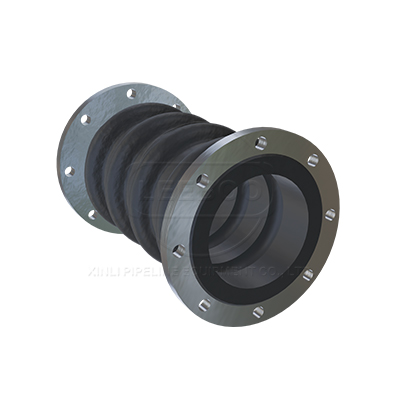

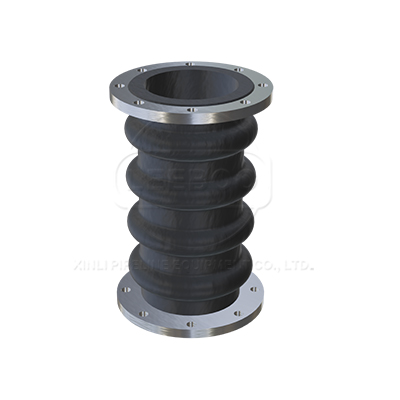

防震柔性接頭（4球）

一種高位移吸收橡膠接頭，可保護管道免受地震和松軟地面引起的不均勻沉降，以及溫度引起的膨脹和收縮。機身采用堅固的合成纖維和鋼絲加固，因此具有出色的耐壓性。內拱結構有效吸收偏心率大、地基不同的建筑物間連接管道引起的不均勻沉降。由于面對面尺寸也很短，設計的自由度很高。經久耐用。機身包覆特殊合成橡膠，耐候性很好，經得起長期使用。

【產品壓力】：-90kpa
【適用范圍】：下水管道、泵站管道、污水處理廠管道
【產品材質】：橡膠
【工作溫度】：-10~60℃

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

防震柔性伸縮接頭具有高偏心吸收和耐高壓性能的出色功能的柔性膨脹節。機身采用堅固的合成纖維和鋼絲加固，因此具有出色的耐壓性。內拱結構有效吸收偏心率大、地基不同的建筑物間連接管道引起的不均勻沉降。由于面對面尺寸也很短，設計的自由度很高。經久耐用。機身包覆特殊合成橡膠，耐候性很好，經得起長期使用。

大排量吸收
可更換法蘭
內表面平面結構

示意圖

技術參數

公稱通徑DN Nominal Diameter （mm）	長度 LengthL(mm)	軸向位移 Axial displacement (mm)		質量	很大工作壓力 Maximum working pressure
		伸長Extension	壓縮;Compression		內壓MPa		負壓KPa
		伸長Extension	壓縮;Compression		用于低壓	用于高壓	地面
20	450	18	22	2.0	-	1.0	-60
25	450	18	22	3.0	-	1.0	-60
32	450	18	22	4.0	-	1.0	-60
40	450	18	22	4.4	-	1.0	-60
50	450	30	45	5.2	-	1.0	-60
65	450	30	45	7.5	-	1.0	-60
80	450	30	45	7.9	-	1.0	-60
100	450	45	60	9.8	-	1.0	-60
125	450	45	60	14	-	1.0	-60
150	600	60	60	20	-	1.0	-60
200	600	60	60	25	-	1.0	-60
250	600	60	60	34	-	1.0	-60
300	650	60	60	41	0.50	1.0	-40
350	650	60	60	51	0.50	1.0	-40
400	650	60	60	68	0.50	1.0	-40
450	650	60	60	83	0.50	1.0	-40
500	650	60	60	100	0.50	1.0	-40
550	650	60	60	130	0.25	0.75	-30
600	650	60	60	140	0.25	0.75	-30
650	750	60	60	150	0.25	0.75	-30
700	750	60	60	180	0.25	0.75	-30
750	750	60	60	210	0.25	0.75	-30

產品案例

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
