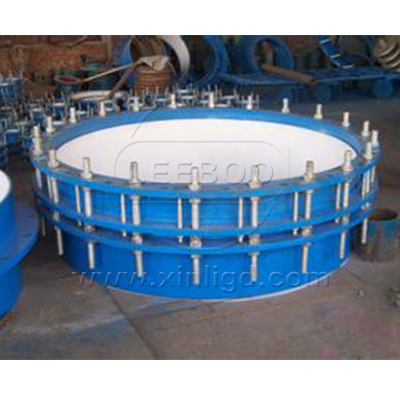

SSV蝶閥限位伸縮接頭

SSV型蝶閥限位伸縮接頭在制作過程中該產品的金屬材質采用的是Q235碳鋼材質制成的，其密封圈材料采用的是丁腈橡膠材質制成的。蝶閥限位伸縮接頭在使用過程中具備了優越的耐腐蝕性能、耐油性能、以及嚴密的防水性能和密封性能等特點。它比較適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。SSV型蝶閥限位伸縮接頭在一定范圍內可軸向伸縮，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位，確保管道的安全運行。產品上面的傳力短管能夠有效的把閥門附近的振動有效的傳遞至整條管道，從而保護管道。

【產品別名】：限位伸縮接頭蝶閥限位伸縮器
【產品規格】：【DN100mm-DN1200mm】
【產品壓力】：0.6-1.6MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 該產品在使用過程中具備了優越的耐腐蝕性能、耐油性能、以及嚴密的防水性能和密封性能等特點。它比較適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。SSV型蝶閥限位伸縮接頭在一定范圍內可軸向伸縮，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其很大伸縮量就起到限位，確保管道的安全運行。產品上面的傳力短管能夠有效的把閥門附近的振動有效的傳遞至整條管道，從而保護管道。

示意圖

技術參數

序號	名稱	數量	材料
1	本體	1	灰鑄鐵,球墨鑄鐵
2	密封圈	1	NBR
3	壓蓋	1	灰鑄鐵,球墨鑄鐵
4	螺柱	n	Q235A,35，1Cr8Ni9Ti
5	螺母	5n	Q235A,20，1Cr8Ni9Ti

公稱通徑 DN	管道外徑	外形尺寸				法蘭連接尺寸
公稱通徑 DN	管道外徑	很短長度	安裝長度	很大長度	伸縮量	D	Ф	n-d
50	60	170	200	230	60	165	125	4-18
65	76	170	200	230	60	185	145	4-18
80	89	170	200	230	60	200	160	8-18
100	114	225	200	295	70	220	180	8-18
125	140	225	260	295	70	250	210	8-18
150	168	225	260	295	70	280	240	8-22
200	219	225	260	295	70	340	295	8-22
250	273	225	260	295	70	395	350	12-22
300	325	280	330	380	100	445	400	12-22
350	377	280	330	380	100	505	460	16-21
400	426	280	330	380	100	565	515	16-26
450	480	280	330	380	100	615	565	20-26
500	530	300	360	420	120	670	620	20-26
600	630	300	360	420	120	780	725	20-30
700	720	300	360	420	120	895	840	24-30
800	820	300	360	420	120	1015	950	24-33
900	920	335	400	465	130	1115	1050	28-33
1000	1020	335	400	465	130	1230	1160	28-33
1200	1220	335	400	465	130	1455	1380	32-39
1400	1420	345	420	495	150	1675	1590	36-42
1600	1620	345	420	495	150	1915	1820	40-48
1800	1820	360	440	520	160	2115	2020	44-48
2000	2020	440	520	600	160	2230	--	--

產品案例

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
