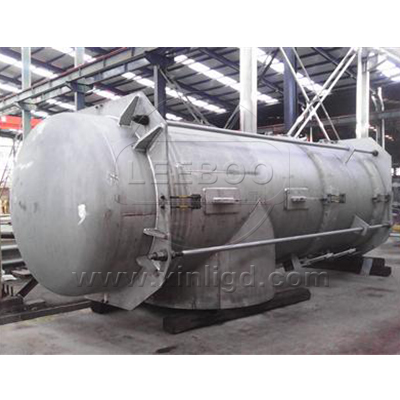

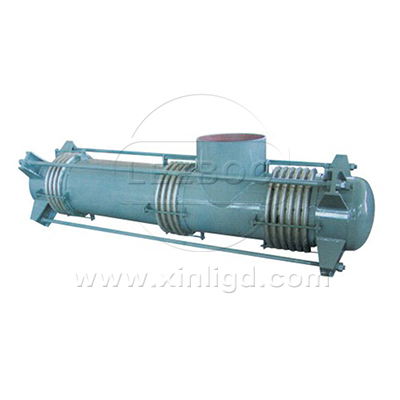

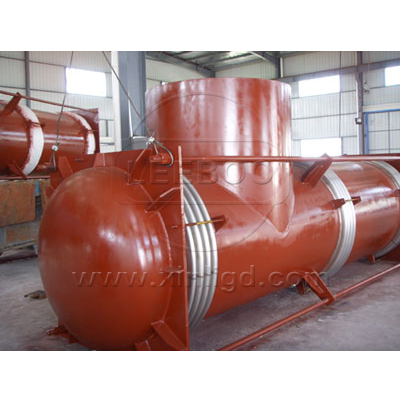

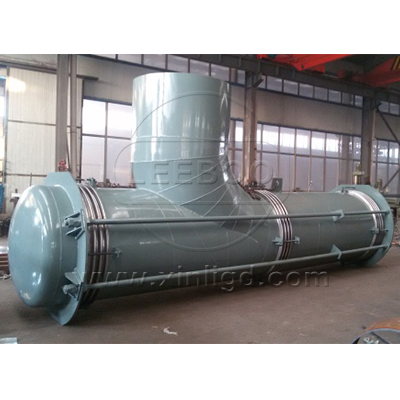

BQYP型曲管壓力平衡補償器

曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

【產品別名】：平衡補償器、壓力平衡補償器
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品設置在設置固定支架的高物位置管線中。
安裝使用注意事項
1、此類膨脹節一般應用在架空的直管線上，水平安裝。
2、膨脹節安裝完后，所有的小拉桿須拆除。
3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

示意圖

技術參數

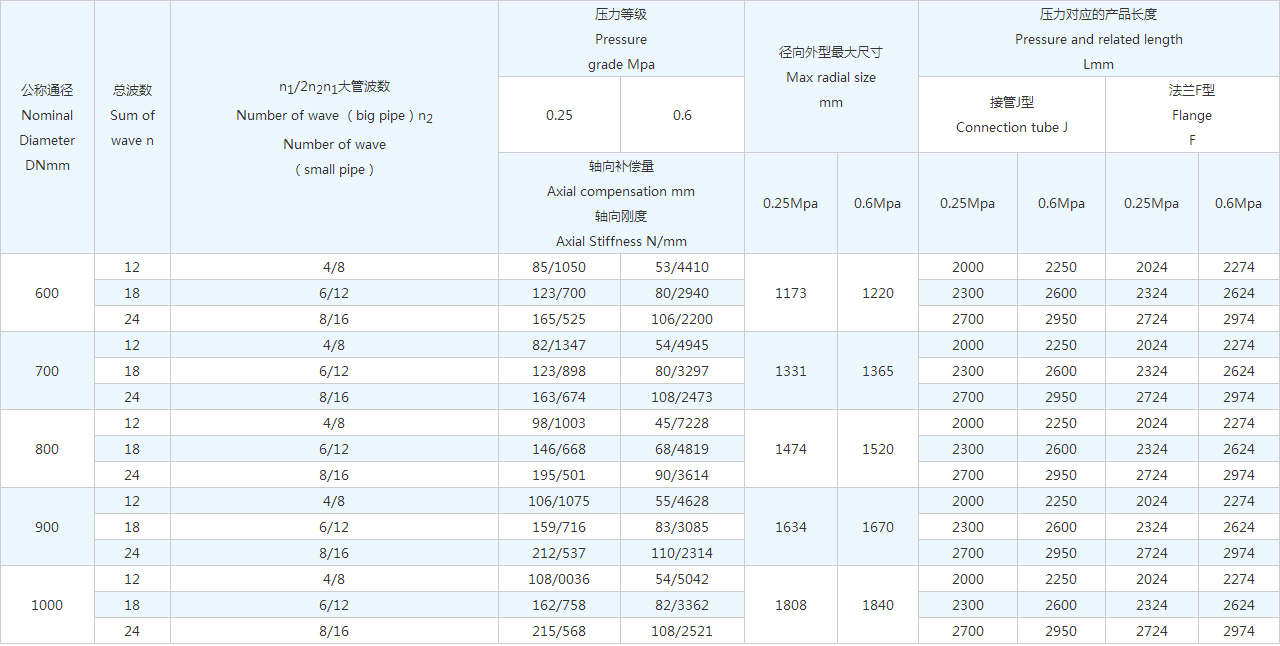

公稱通徑 Nominal Diameter DNmm	總波數 Sum of wave n	n₁/2n₂n₁大管波數 Number of wave （big pipe）n₂ Number of wave （small pipe）	壓力等級 Pressure grade Mpa		徑向外型很大尺寸 Max radial size mm		壓力對應的產品長度 Pressure and related length Lmm
			0.25	0.6	徑向外型很大尺寸 Max radial size mm		接管J型 Connection tube J		法蘭F型 Flange F
			軸向補償量 Axial compensation mm 軸向剛度 Axial Stiffness N/mm		0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa	0.25Mpa	0.6Mpa
600	12	4/8	85/1050	53/4410	1173	1220	2000	2250	2024	2274
	18	6/12	123/700	80/2940			2300	2600	2324	2624
	24	8/16	165/525	106/2200			2700	2950	2724	2974
700	12	4/8	82/1347	54/4945	1331	1365	2000	2250	2024	2274
	18	6/12	123/898	80/3297			2300	2600	2324	2624
	24	8/16	163/674	108/2473			2700	2950	2724	2974
800	12	4/8	98/1003	45/7228	1474	1520	2000	2250	2024	2274
	18	6/12	146/668	68/4819			2300	2600	2324	2624
	24	8/16	195/501	90/3614			2700	2950	2724	2974
900	12	4/8	106/1075	55/4628	1634	1670	2000	2250	2024	2274
	18	6/12	159/716	83/3085			2300	2600	2324	2624
	24	8/16	212/537	110/2314			2700	2950	2724	2974
1000	12	4/8	108/0036	54/5042	1808	1840	2000	2250	2024	2274
	18	6/12	162/758	82/3362			2300	2600	2324	2624
	24	8/16	215/568	108/2521			2700	2950	2724	2974

產品案例: 鞏義鑫利與川東北高含硫天然氣項目進行的合作

川東北高含硫項目(川東北項目)羅家寨氣田凈化廠優選列裝置于2016年1月25日產出合格商品氣并投產，標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市，占地面積超過800平方公里。中國石油天然氣集團公司持有51%的參與權益，優尼科東海有限公司持有49%的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業，建成3個井場，具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
鞏義鑫利作為該項目的主要的管道補償器供應商將竭盡全力提供高效優質的曲管壓力平衡補償器，曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。
繼優選列裝置投產后，第二、三列裝置將陸續投產，實現羅家寨氣田全面達產。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
