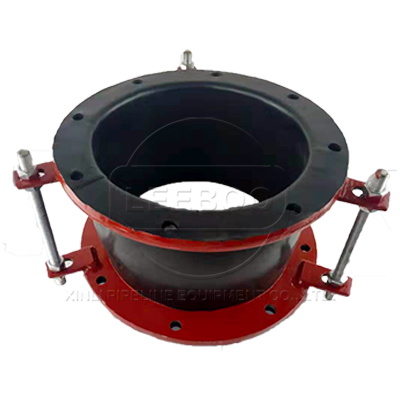

FUB 圓形風道橡膠補償器

風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的佳配套件。

【產品別名】：橡膠補償器、風道補償器
【產品規格】：【DN800mm-DN3200mm】
【產品顏色】：紅色，可根據客戶要求調色.
【產品】：
【適用范圍】：【排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備】
【產品材質】：主體材料為金屬，主要材料為橡膠

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

1、具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的消除各種管道安裝連接時產生的多向誤差。　　

2、具有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。　　

3、無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。　　

4、具有較高耐熱和耐腐蝕性能，永不生銹，減少維修費用。　　

5、具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。

示意圖

技術參數

工作性能Technical performance	FUB
補償長度compensation	±90mm
工作壓力Working pressure	≤4500pa
溫度范圍Temperature range	-40℃-300℃
安裝長度Installation length	300-450mm
拉伸長度變化率Variation rate of extension	≤15%
兩端支架間距支架之和Distance between fixed brackets on the both ends	≤15m
兩端滑動支架間距Distance between flexible brackets on the both ends	2-4m
膠料性能Performance of rubber
拉伸強度Tensile strength	≥12Mpa
扯斷長率Elongation at failure	≥300%
扯斷長久變形Permanent set at break	≤25%
硬度Rigidity	58±3°
熱空氣考化Aging in the heated air	72℃×72h
拉斷伸長變化率Change in elongation at break	≥20%

型號Model(mm)	管外徑External Diameter of Pipe D	D₁	D₂	D₃	法蘭厚度Flange thickness mm	連接螺栓數量No.of connecting bolts nxФM	重量Weight kg
FUB800	812	950	1000	850	8	24×M22	184.6
FUB900	912	1050	1100	950	8	24×M22	203.6
FUB1000	10212	1150	1200	1052	10	30×M22	221.9
FUB1100	1112	1250	1300	1152			240.7
FUB1200	1212	1350	1400	1252			259.5
FUB1300	1312	1450	1500	1352			278.3
FUB1400	1412	1550	1600	1452		30×M22	357.3
FUB1500	1512	1650	1700	1552		36×M22	391.2
FUB1600	1614	1750	1800	1654	10		426.3
FUB1700	1714	1850	1900	1754			449.7
FUB1800	1814	1950	2000	1854		44×M22	481.0
FUB1900	1914	2050	2120	1954			533.4
FUB2000	2016	2170	2240	2056			619.9
FUB2100	2116	2270	2340	2156	12	54×M30	753.3
FUB2200	2216	2370	2440	2256			785.3
FUB2300	2316	2470	2540	2356			817.2
FUB2400	2416	2570	2640	2456			800.2
FUB2500	2516	2670	2740	2556			881.2
FUB2600	2616	2770	2840	2656	14	64×M30	913.2
FUB2800	2816	2970	3040	2856			986.5
FUB3000	3016	3170	3240	3056			1050.5
FUB3200	3216	3370	3440	3256			1114.6

產品案例: 鞏義鑫利與川東北高含硫天然氣項目合作現場

川東北高含硫項目(川東北項目)羅家寨氣田凈化廠優選列裝置于2016年1月25日產出合格商品氣并投產，標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市，占地面積超過800平方公里。中國石油天然氣集團公司持有51%的參與權益，優尼科東海有限公司持有49%的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業，建成3個井場，具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
鞏義鑫利生產的風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的很佳配套件。該產品繼優選列裝置投產后，第二、三列裝置將陸續投產，實現羅家寨氣田全面達產。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
