JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。

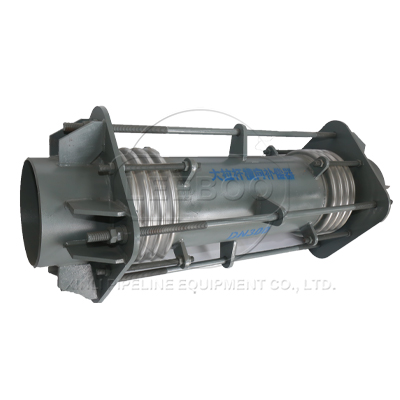

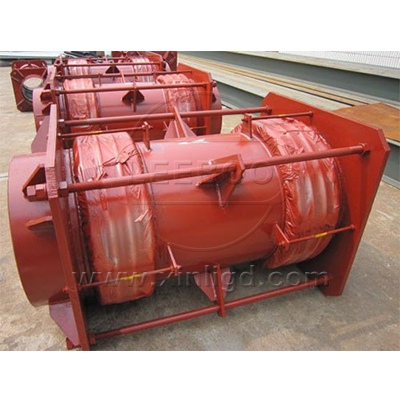

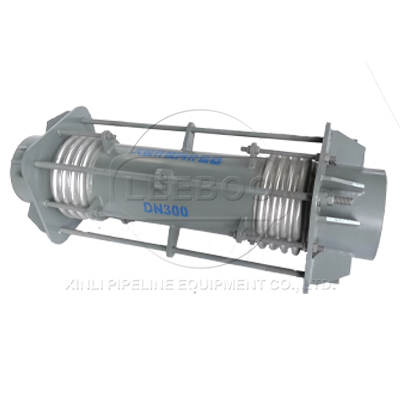

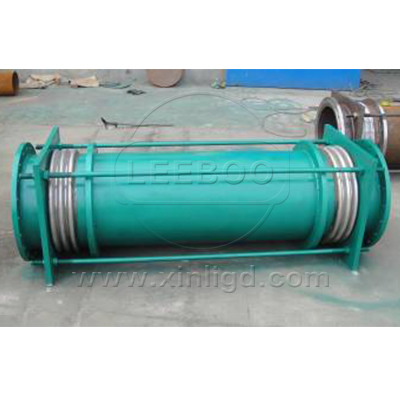

該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
| 公稱直徑Nominal Diameter DN mm | 波數Number of wave | 壓力等級Pressure grade Mpa | 橫向補償量Horizontal compensation mm/剛度Stiffness N/mm | 很大外徑尺寸Max size of external diameter mm | |||||
| 產品長度Length mm | |||||||||
| 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | ||||
| 100 | 4+4 | 0.25 | 177/2.2 | 243/1.2 | 254/0.6 | 465/0.3 | 310 | ||
| 0.6 | 177/2.2 | 243/1.2 | 341/0.6 | 447/0.3 | 310 | ||||
| 1.0 | 163/2.2 | 243/1.2 | 325/0.6 | 427/0.3 | 310 | ||||
| 1.6 | 91/4 | 127/2 | 187/1 | 247/0.6 | 310 | ||||
| 2.5 | 94/8 | 132/5 | 194/2 | 256/1 | 310 | ||||
| 125 | 4+4 | 0.25 | 181/2.8 | 251/1.5 | 369/0.7 | 487/0.4 | 360 | ||
| 0.6 | 172/2.8 | 239/1.5 | 351/0.7 | 463/0.4 | 360 | ||||
| 1.0 | 161/2.8 | 224/1.5 | 330/0.7 | 435/0.4 | 360 | ||||
| 1.6 | 99/11 | 140/6 | 209/3 | 277/2 | 360 | ||||
| 2.5 | 94/11 | 113/6 | 197/3 | 262/2 | 360 | ||||
| 150 | 4+4 | 0.25 | 199/6 | 278/3.2 | 410/1.6 | 542/1.0 | 410 | ||
| 0.6 | 186/6 | 259/3.2 | 382/1.6 | 506/1.0 | 410 | ||||
| 1.0 | 122/10 | 170/6 | 251/3 | 332/2 | 410 | ||||
| 1.6 | 108/12 | 153/6 | 230/3 | 307/2 | 410 | ||||
| 2.5 | 82/22 | 117/12 | 176/5 | 324/3 | 410 | ||||
| 200 | 4+4 | 0.25 | 155/9.4 | 220/4.9 | 327/2.25 | 435/1.4 | 480 | ||
| 0.6 | 138/9.4 | 196/4.9 | 291/2.25 | 388/1.0 | 480 | ||||
| 1.0 | 101/20 | 143/11 | 213/5 | 283/3 | 480 | ||||
| 1.6 | 75/42 | 108/21 | 164/10 | 220/6 | 480 | ||||
| 2.5 | 59/69 | 86/35 | 130/16 | 176/9 | 480 | ||||
| 250 | 4+4 | 0.25 | 164/10.2 | 239/5.1 | 367/2.4 | 494/1.5 | 580 | ||
| 0.6 | 128/21 | 188/10 | 287/5 | 387/3 | 580 | ||||
| 1.0 | 109/35 | 159/18 | 243/8 | 328/5 | 580 | ||||
| 1.6 | 76/68 | 116/33 | 182/14 | 249/8 | 580 | ||||
| 2.5 | 64/122 | 98/58 | 154/25 | 210/14 | 580 | ||||
| 300 | 4+4 | 0.25 | 144/17.6 | 174/8.4 | 287/3.7 | 379/2 | 660 | ||
| 0.6 | 94/50 | 144/24 | 228/0 | 313/6 | 660 | ||||
| 1.0 | 127/39 | 202/17 | 277/10 | 352/6 | 660 | ||||
| 1.6 | 169/28 | 169/28 | 234/15 | 299/10 | 660 | ||||
| 2.5 | 91/113 | 148/47 | 215/26 | 262/16 | 660 | ||||
| 350 | 4+4 | 0.25 | 100/26 | 157/14 | 254/5 | 352/3 | 750 | ||
| 0.6 | 83/73 | 130/34 | 210/14 | 292/8 | 750 | ||||
| 1.0 | 117/54 | 190/23 | 263/13 | 337/8 | 750 | ||||
| 1.6 | 95/96 | 160/38 | 225/20 | 291/13 | 750 | ||||
| 2.5 | 81/158 | 135/63 | 190/34 | 246/21 | 750 | ||||
| 400 | 4+4 | 0.25 | 146/16 | 238/7 | 330/4 | 423/2 | 780 | ||
| 0.6 | 122/45 | 199/19 | 276/10 | 354/7 | 780 | ||||
| 1.0 | 109/74 | 177/31 | 246/17 | 315/11 | 780 | ||||
| 1.6 | 85/130 | 144/52 | 202/28 | 262/17 | 780 | ||||
| 2.5 | 112/88 | 157/47 | 203/29 | 250/20 | 780 | ||||
| 450 | 4+4 | 0.25 | 134/20 | 216/8 | 299/5 | 383/3 | 870 | ||
| 0.6 | 129/40 | 208/17 | 289/9 | 369/6 | 870 | ||||
| 1.0 | 109/68 | 176/29 | 244/16 | 312/10 | 870 | ||||
| 1.6 | 115/9 | 162/48 | 210/29 | 258/20 | 870 | ||||
| 2.5 | 86/198 | 122/105 | 158/65 | 193/44 | 870 | ||||
| 500 | 4+4 | 0.25 | 123/26 | 199/11 | 277/6 | 355/4 | 920 | ||
| 0.6 | 119/53 | 193/22 | 267/12 | 342/8 | 920 | ||||
| 1.0 | 99/90 | 160/38 | 222/21 | 285/13 | 920 | ||||
| 1.6 | 101/127 | 43/66 | 186/41 | 229/27 | 920 | ||||
| 2.5 | 76/284 | 107/149 | 140/91 | 172/62 | 920 | ||||
| 600 | 4+4 | 0.25 | 111/54 | 188/22 | 265/12 | 342/9 | 1010 | ||
| 0.6 | 108/108 | 181/43 | 256/23 | 331/14 | 1010 | ||||
| 1.0 | 83/220 | 319/88 | 197/47 | 254/29 | 1010 | ||||
| 1.6 | 98/182 | 143/93 | 187/56 | 232/38 | 1010 | ||||
| 2.5 | 82/307 | 119/157 | 156/95 | 193/63 | 1010 | ||||
| 700 | 4+4 | 0.25 | 98/82 | 166/32 | 236/17 | 305/11 | 1140 | ||
| 0.6 | 161/64 | 228/34 | 295/21 | 263/14 | 1140 | ||||
| 1.0 | 117/132 | 165/70 | 214/43 | 264/29 | 1140 | ||||
| 1.6 | 81/287 | 199/144 | 157/86 | 196/57 | 1140 | ||||
| 800 | 4+4 | 0.25 | 146/45 | 208/24 | 271/15 | 334/10 | 1240 | ||
| 0.6 | 141/93 | 201/49 | 262/30 | 323/20 | 1240 | ||||
| 1.0 | 102/182 | 146/95 | 190/59 | 235/40 | 1240 | ||||
| 1.6 | 69/402 | 103/200 | 137/119 | 170/79 | 1240 | ||||
| 900 | 4+4 | 0.25 | 184/49 | 249/28 | 314/18 | 1370 | |||
| 0.6 | 179/97 | 242/56 | 305/37 | 1370 | |||||
| 1.0 | 139/171 | 188/99 | 237/64 | 1370 | |||||
| 1.6 | 103/369 | 139/213 | 176/139 | 1370 | |||||
| 1000 | 4+4 | 0.25 | 194/52 | 266/30 | 340/19 | 1500 | |||
| 0.6 | 194/104 | 266/59 | 340/38 | 1500 | |||||
| 1.0 | 148/185 | 204/106 | 260/68 | 1500 | |||||
| 1.6 | 108/416 | 148/237 | 189/153 | 1500 | |||||
近日，油車港鎮東片集鎮污水管網工程開工建設，標志著新一年的城鄉生活污水治理緊鑼密鼓地揭開了序幕。
據了解，根據《油車港鎮污水管網工程規劃》和《秀洲區農村生活污水治理規劃》，主要建設從油車港食品工業園區至錢家橋村城鄉一體新社區的污水支管2.36公里，地埋式提升泵站2座。此外，還將收集古竇涇和錢家橋城鄉一體新社區、塘楊公路沿線城鎮居民、保留傳統自然村落農戶、企事業單位的各類生活污水，并經東片集鎮泵站提升后往西排入北陽路已建污水重力管中。
鞏義鑫利生產的大拉桿橫向波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
