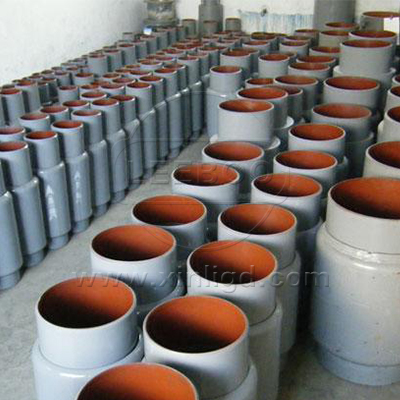

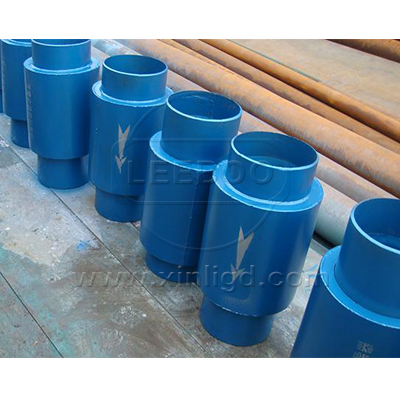

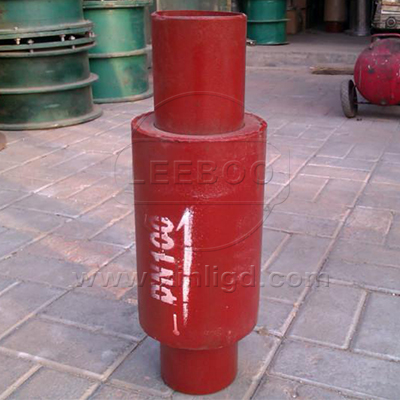

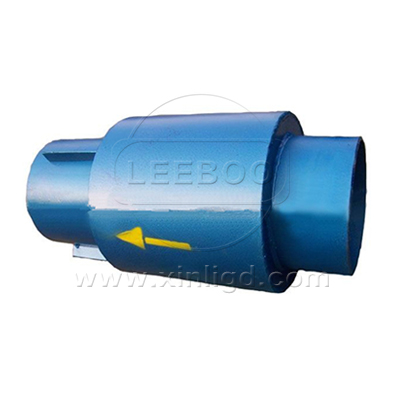

JZM直埋式波紋補償器

直埋式波紋補償器主要用于直埋管道的軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償器在外殼及導向套筒保護下波紋管實現自由伸縮補償，其它性能跟普通波紋補償器相同。直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。

【產品別名】：直埋式補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。

1、為使直埋是波紋補償器起到補償作用直埋式波紋補償器兩端必須設固定支架防止管道受內壓推力影響外移拉伸。

2、直埋式波紋補償器的一端指單向補償?shù)闹甭袷窖a(bǔ)償器死端要靠近一端的固定支架用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離補償量一般不大于管徑。
4、試壓過程中以補償器不得出現拉伸現象。
5、JZM型直埋式波紋補償器主要用于直埋管道的軸向補償具有抗彎能力。JZM型直埋式波紋補償器主要適用于軸向補償同時具有超強抗彎能力所以不考慮管道下沉的影響。
6、JZM型直埋式波紋補償器適用于只有軸向位移的管路中本產品具有補償橫向位移和軸向與橫向合成位移的能力但因?yàn)檠a(bǔ)償量較小一般只做為軸向補償更能發揮其特性使用壽命更長更安全可靠。
7、直埋內壓波紋補償器要求在兩固定支座之間，只裝一個波紋補償器其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同。由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。直埋外壓式波紋管補償器具備外壓式補償器及自由補償直埋式補償器的雙重有點在熱網管道施工中得以廣泛的應用。

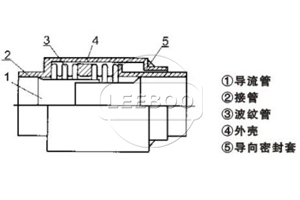

示意圖

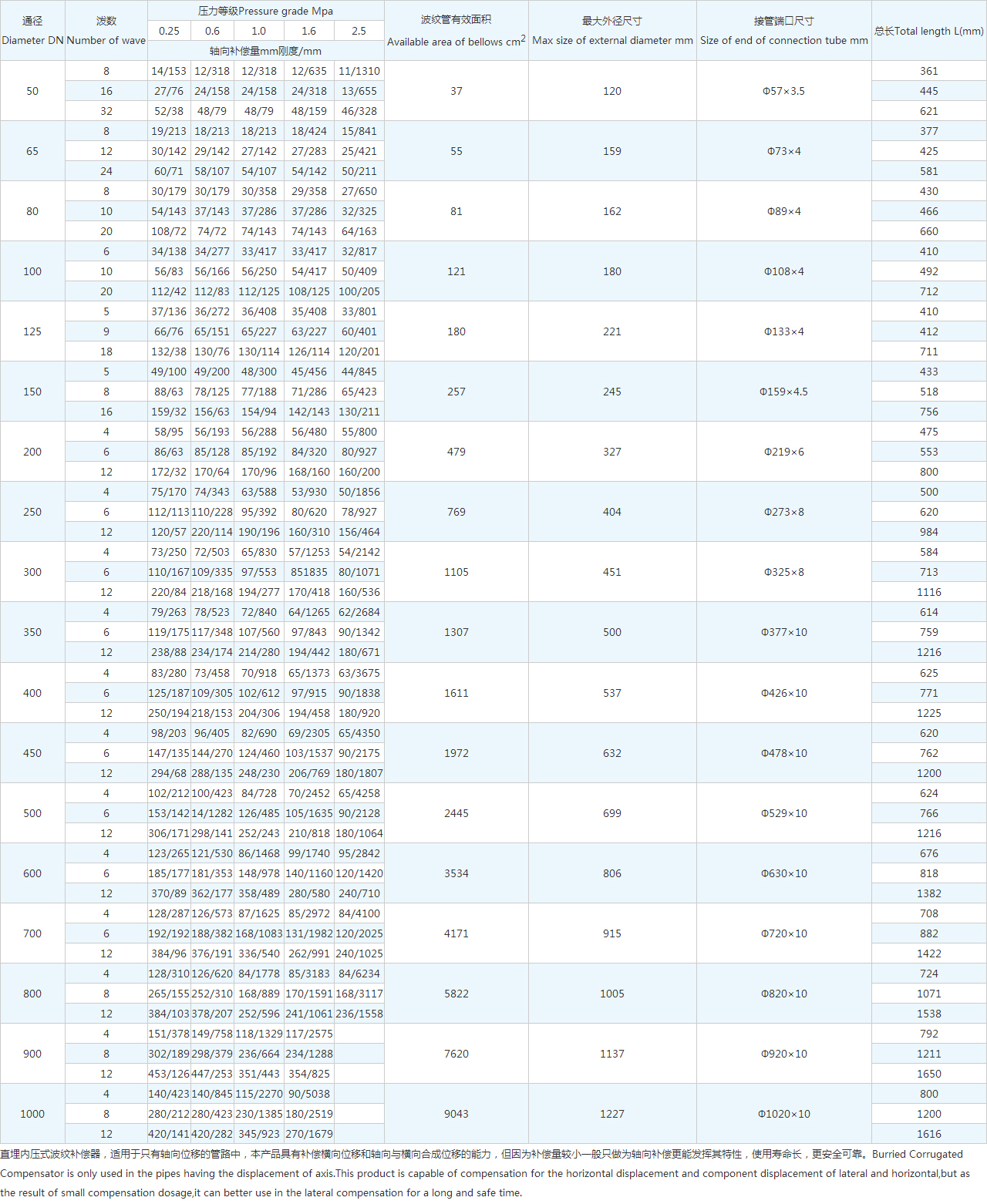

技術參數

通徑 Diameter DN	潑數 Number of wave	壓力等級Pressure grade Mpa					波紋管有效面積 Available area of bellows cm²	很大外徑尺寸 Max size of external diameter mm	接管端口尺寸 Size of end of connection tube mm	總長Total length L(mm)
		0.25	0.6	1.0	1.6	2.5
		軸向補償量mm剛度/mm
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	Ф57×3.5	361
	16	27/76	24/158	24/158	24/318	13/655				445
	32	52/38	48/79	48/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/841	55	159	Ф73×4	377
	12	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	Ф89×4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	Ф108×4	410
	10	56/83	56/166	56/250	54/417	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	Ф133×4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/201				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	Ф159×4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	Ф219×6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	Ф273×8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	120/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	Ф325×8	584
	6	110/167	109/335	97/553	851835	80/1071				713
	12	220/84	218/168	194/277	170/418	160/536				1116
350	4	79/263	78/523	72/840	64/1265	62/2684	1307	500	Ф377×10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	214/280	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	Ф426×10	625
	6	125/187	109/305	102/612	97/915	90/1838				771
	12	250/194	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	Ф478×10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1807				1200
500	4	102/212	100/423	84/728	70/2452	65/4258	2445	699	Ф529×10	624
	6	153/142	14/1282	126/485	105/1635	90/2128				766
	12	306/171	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	Ф630×10	676
	6	185/177	181/353	148/978	140/1160	120/1420				818
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4171	915	Ф720×10	708
	6	192/192	188/382	168/1083	131/1982	120/2025				882
	12	384/96	376/191	336/540	262/991	240/1025				1422
800	4	128/310	126/620	84/1778	85/3183	84/6234	5822	1005	Ф820×10	724
	8	265/155	252/310	168/889	170/1591	168/3117				1071
	12	384/103	378/207	252/596	241/1061	236/1558				1538
900	4	151/378	149/758	118/1329	117/2575		7620	1137	Ф920×10	792
	8	302/189	298/379	236/664	234/1288					1211
	12	453/126	447/253	351/443	354/825					1650
1000	4	140/423	140/845	115/2270	90/5038		9043	1227	Ф1020×10	800
	8	280/212	280/423	230/1385	180/2519					1200
	12	420/141	420/282	345/923	270/1679					1616

直埋內壓式波紋補償器，適用于只有軸向位移的管路中，本產品具有補償橫向位移和軸向與橫向合成位移的能力，但因?yàn)檠a(bǔ)償量較小一般只做為軸向補償更能發揮其特性，使用壽命長，更安全可靠。Burried Corrugated Compensator is only used in the pipes having the displacement of axis.This product is capable of compensation for the horizontal displacement and component displacement of lateral and horizontal,but as the result of small compensation dosage,it can better use in the lateral compensation for a long and safe time.

產品案例: 保定維爾鑄造機械公司采購17臺大型直埋式波紋補償器

28日，保定順平縣與保定維爾鑄造機械股份有限公司舉行維爾鑄機搬遷改造項目簽約儀式。
據了解，該公司是國內專業從事鑄造機械研發、制造、營銷、服務的大型民營企業，此次與順平縣簽約的項目總投資15億元，落戶該縣經濟開發區腰山工業園。
保定市副市長王林表示，順平縣不斷優化發展環境，吸引了一批有實力的大型企業入駐，項目建設取得豐碩成果。該縣要進一步創新園區體制，完善基礎設施建設，加快項目建設速度，為企業提供優質服務，確保項目早日開工建設、發展壯大。
保定維爾鑄造機械公司向我公司采購17臺大型直埋式波紋補償器，直埋內壓波紋補償器要求在兩固定支座之間，只裝一個波紋補償器其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同。由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。直埋外壓式波紋管補償器具備外壓式補償器及自由補償直埋式補償器的雙重有點在熱網管道施工中得以廣泛的應用。
近年來，順平縣緊緊圍繞打造保西新的經濟增長極目標，大力實施工業立縣、農業增效戰略。為創優發展環境，該縣針對入駐企業提供零距離貼身服務、零干擾優質服務。同時，搶抓京津冀協同發展機遇，積極承接京津保產業轉移和外遷項目企業，并取得顯著成效。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
