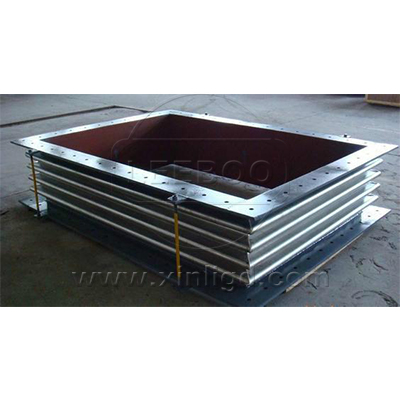

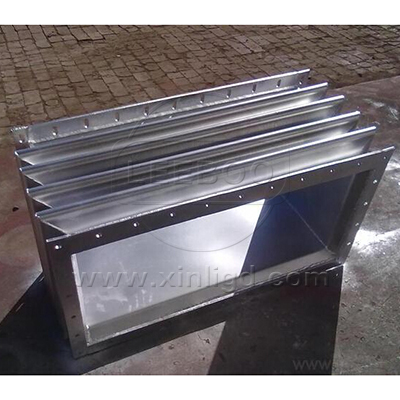

FGFB型矩形波紋補償器

FGFB型矩形波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。矩形波紋補償器也可用于降噪減振。在現代工業中用途廣泛。作為敏感元件、減震元件、補償元件、密封元件、閥門元件及管路連接件，廣泛應用于自動控制和測量儀表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。

【產品別名】：矩形波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 熱力管線在施工中因?yàn)椴豢杀苊獾貢a(chǎn)生不同程度的同心度偏差或敷設應力，從而使運行中的熱力管線嚴重偏離設計位置，因此導致波紋管補償器在運行中受到不同程度的彎曲應力，影響波紋補償器的正常工作，甚至縮短波紋補償器的使用壽命，給熱力管線的安全運行留下了隱患。避免波紋補償器受到彎曲應力的破壞，是熱力管線施工中不可忽視的關鍵環節。

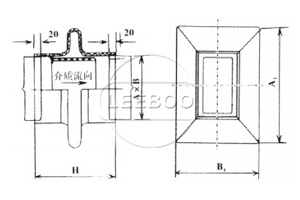

示意圖

技術參數

公稱通徑 Nominal Diameter DN	A	B	A₁	H	B₁	重量 Weight kg
600*700	600	700	909	286	1009	39.6
600*800		800	909		1109	42.4
600*900		900	1013		1313	69
700*500	700	500	809	286	1009	36.8
700*700		700	1009		1009	42.4
700*800		800	1113		1213	69
800*800	800	800	1213		1213	73.1
800*1200		1200			1613	90
800*1600		1600			2013	106.8
900*400	900	400	709		1209	39.6
900*700		700	1113		1313	73.1
900*1200		1200	1313		1613	94.1
1000*600	1000	600	1013	286	1418	73.1
1000*700		700	1113			77.4
1000*800		800	1213			81.5
1000*1000		1000	1413			90
1200*600	1200	600	1013	286	1613	81.5
1200*700		700	1113			85.7
1200*800		800	1213			90
1200*1000		1000	1413			98.3
1200*1200		1200	1613			106.8
1400*700	1400	700	1113	286	1813	94.1
1400*800		800	1213			98.3
1400*900		900	1313			102.5
1400*1000		1000	1413			106.8
1400*1200		1200	1613			115
1500*800	1500	800	1213	286	1913	102.5
1500*900		900	1313			106.8
1500*1000		1000	1413			110.9
1500*1200		1200	1613			119.3
1600*1000	1600	1000	1413	411	2013	115
1600*1200		1200	1613			123.5
1600*1400		1400	1813			131.9
1600*1600		1600	2013			140.3
1800*900	1800	900	1313	286	2213	119.3
1800*1000		1000	1413			123.5
1800*1200		1200	1613			131.9
1800*1400		1400	1813			140.3
1800*1800		1800	2213			157.1
2000*1000	1990	1000	1413	86	2403	130.8
2000*1300		1300	1113			143.4
2000*1600		1600	2013			155.9
2000*1800		1800	2213			164.4
2000*2000		2000	2413			172.8

公稱通徑 Nominal Diameter DN	A	B	A₁	H	B₁	重量 Weight kg
300*400	300	400	609	286	709	23
300*500		500			809	25.7
300*600		600			909	28.5
300*700		700			1009	31.2
400*500	400	500	709	286	809	28.5
400*600		600			909	31.2
400*700		700			1009	34.1
400*800		800			1109	36.8
500*600	500	600	809	286	909	34.1
500*800		800			1109	39.6
500*900		900			1209	42.4
500*1000		1000	913		1413	69

產品案例: 鞏義鑫利向哈密市城北防洪項目供應矩形波紋補償器

當日，在哈密市石城子干渠青年渠施工現場，施工人員利用挖掘機將泄水涵管從青年渠底部穿過。
據了解，城北防洪建設工程是哈密市今年的重點水利項目，項目計劃投資1200萬元，工程防洪標準為20年一遇。工程可將石城子河道下泄洪水經過分流減小洪峰流量，通過新建分水口、防洪堤及節制分水閘等建筑物，結合下游已建防洪堤及泄洪渠將洪水分別導入下游312國道北側多個砂石料魚鱗坑進行滯洪，待洪水沉淀穩定后，再采用引水管道及水泵抽水設施將魚鱗坑內蓄水分別泄入泄洪渠，蓄水通過河道流經哈密市引南增水、人民公園、廣東路南側健身廣場等地，很后匯入花園鄉水庫。
鞏義鑫利生產的矩形波紋補償器FGFB矩形波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ +450℃)，在管路中可對方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，該產品的安裝能夠大大減低管道運行過程中出現事故的幾率。
據項目負責人、哈密市水利規劃勘測設計隊副隊長劉海濤介紹，青年渠承擔著哈密兵地農業灌溉的重要任務，為了不影響春耕灌溉用水，哈密市提前啟動了青年渠段泄水管穿越工作，保證渠道在春灌期間的正常運行。
工程建成后將防范山區的融雪、暴雨、戈壁暴雨洪水及水庫下泄洪水，保障哈密市區和周邊城郊鄉鎮、團場群眾的生命和財產安全，并補充下游生態用水。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
